类型: 水塔 品牌:东洋
重量:42—190(kg)
结构类型: 密封式 /圆形
4、其他类行业…… 冷却塔的作用是将携带废热的冷却水在塔体内部与空气进行热交换,使废热传输给空气并散入大气中。

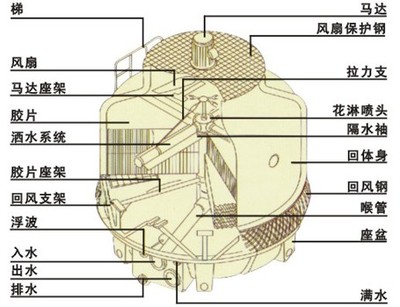

冷却塔结构示意图:
单位 | 8T | 10T | 15T | 20T | 25T | 30T | 40T | 50T | |
流量 | m3/h | 6.23 | 7.81 | 11.7 | 15.62 | 19.51 | 23.4 | 31.21 | 39.24 |
风量 | m3/h | 4200 | 5100 | 8400 | 9600 | 12000 | 13800 | 16800 | 19800 |
电机 | Kw | 0.18 | 0.18 | 0.37 | 0.55 | 0.75 | 0.75 | 1.5 | 1.5 |
净重 | Kg | 42 | 46 | 54 | 67 | 98 | 120 | 130 | 190 |
运行重 | Kg | 180 | 190 | 290 | 300 | 500 | 530 | 550 | 975 |
塔体高 | TH | 1695 | 1695 | 1695 | 1895 | 2005 | 2005 | 2120 | 2170 |
壳身 | CH | 950 | 950 | 950 | 1150 | 1200 | 1220 | 1295 | 1295 |
入风口 | AH | 175 | 175 | 175 | 175 | 225 | 225 | 225 | 225 |
水盆 | WH | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 450 |
出/入水 | OH/IH | 115/200 | 115/200 | 115/200 | 135/205 | 140/205 | 180/260 | 180/260 | 150/235 |
风扇直径 | ED | 550 | 635 | 635 | 770 | 770 | 770 | 930 | 930 |
水盆直径 | WD | 940 | 940 | 1180 | 1180 | 1415 | 1665 | 1665 | 1895 |
出/入水喉 | WO/WI | 40/40 | 40/40 | 50/50 | 50/50 | 80/80 | 80/80 | 80/80 | 80/80 |
满水/排水 | OF/DR | 25/25 | 25/25 | 25/25 | 25/25 | 25/25 | 25/25 | 25/25 | 25/25 |
浮波/补水 | FV/QS | 15/15 | 15/15 | 15/15 | 15/15 | 15/15 | 15/15 | 15/15 | 15/15 |
基础高度 | FH | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
基础宽度 | FS | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
水缸基础 | FC | -- | -- | -- | -- | -- | -- | -- | -- |
中心直径 | FD | 580 | 580 | 780 | 780 | 1100 | 1200 | 1200 | 1490 |
螺丝规格 | BC | M10 | M10 | M10 | M10 | M10 | M10 | M12 | M12 |
冷却水塔设计情况:
